김종규 교수님의 종합전산망 수UP (라우팅 기초)

가상의 소규모 종합전산망 토폴로지



각 디바이스에 IP 할당 및 라우팅 설정

Static - RIP - EIGRP - OSPF 순으로 차례대로 설정후 라우팅 테이블 확인



# Static  - 정적 라우팅



정적 라우팅 설정 - ip route 목적지 ip , 서브넷 , nexthop ip / 출구 인터페이스

ip route 명령어로 static 라우팅 정보 올라왔는지 확인

traceRT 명령어로 네트워크간에 통신 확인

스태틱 라우팅 삭제





# RIP  - 동적 라우팅

RIP 라우팅 설정

클래스 풀 이라서 간단하다. 자기가 아는 네트워크 클래스풀 형식으로 명시해주면 끝



show ip route 명령어로 라우팅 테이블 확인

# EIGRP

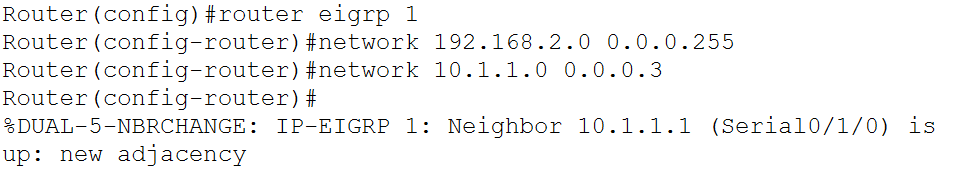

router eigrp (AS Number) , network ip주소, 와일드카드

eigrp 설정 삭제





# OSPF

router ospf (AS Number) , network ip주소 , 와일드카드, area

ip route 명령어로 OSPF 라우팅 정보 확인



내일은 스위치로 DHCP 구성하는 방법 등등 세부 서버 셋팅





DORA

D -> DHCP Client -> DHCP Server

Offer

Server -> Client

Request

Client -> Server

Acknowledge

Client - Server

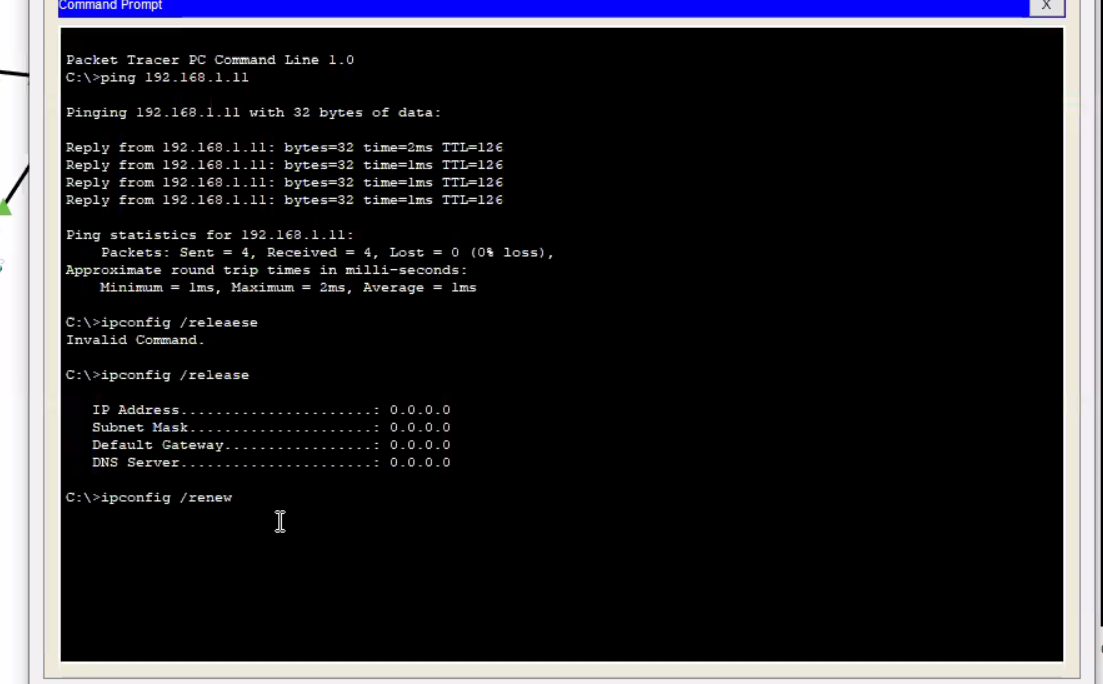

스위치에 DHCP 설정 해보자!

R2에서 ip helper 설정해서 다이렉트로 DHCP_SW로 전달되도록 설정

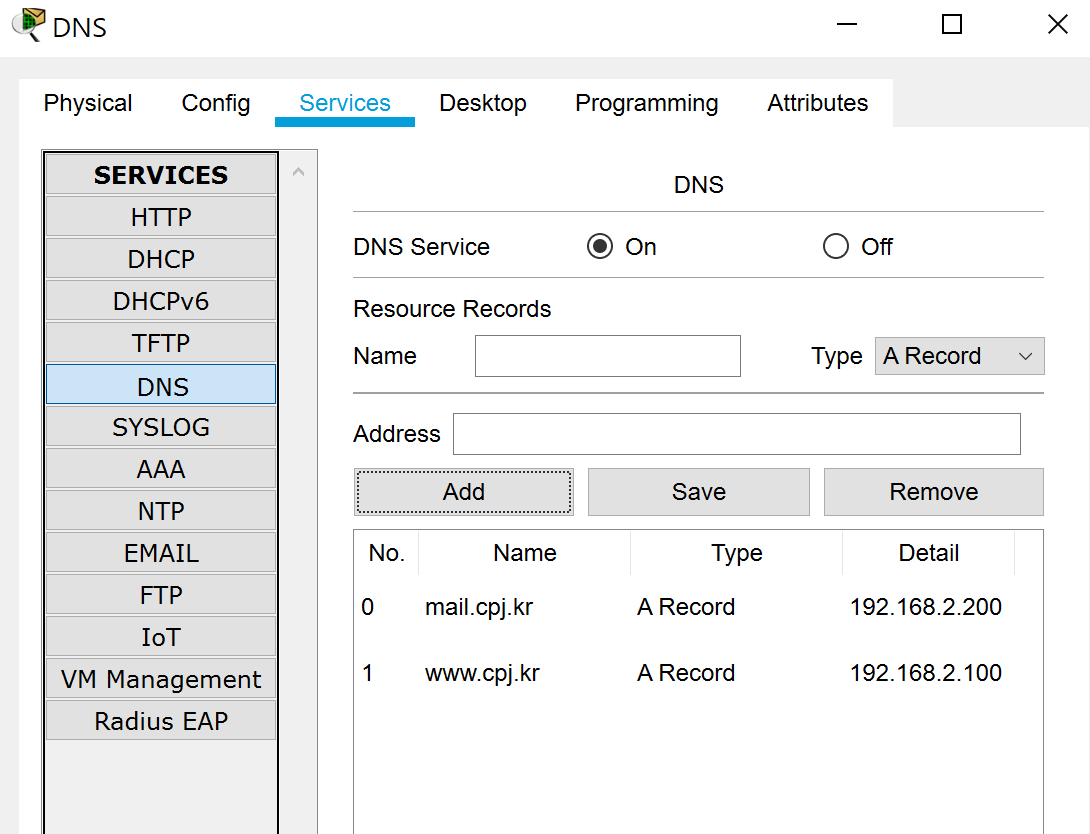

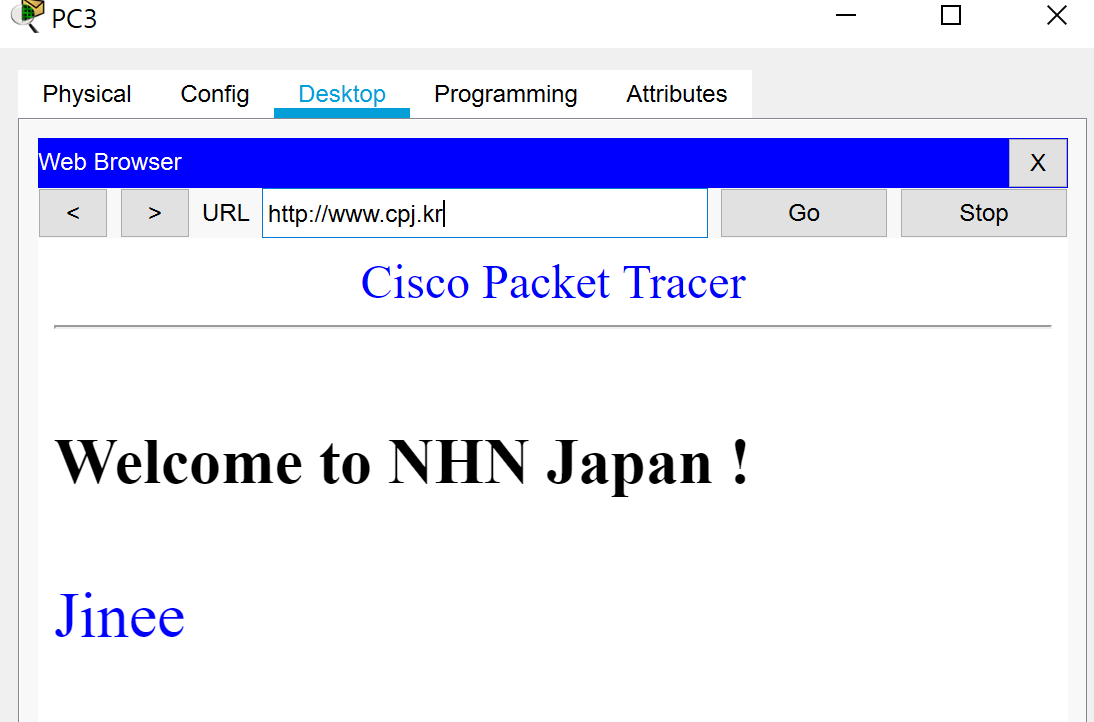

DNS / WWW / SMTP 설정

DNS

ㅇ





메일 SMTP 보낼때 25 / 받을때 POP 110

MUI



DHCP Snooping / (dhcp쪽) trust port 설정
