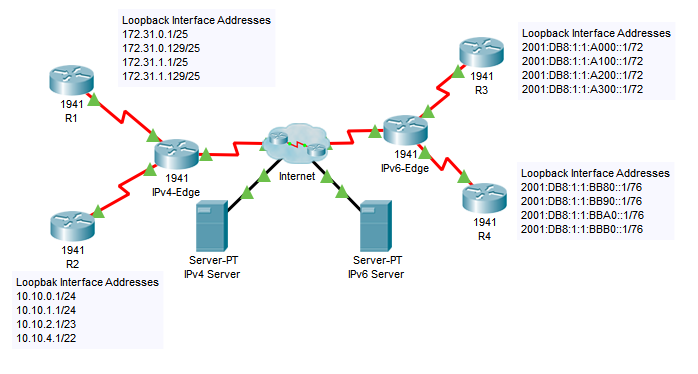

[CCNA 3]PT 7.3.1.2 EIGRP - Skills Integration Challenge

먼저 EIGRP 라우팅 설정 바로 들어가겠습니다~!



R1(config)#router eigrp 1                        // EIGRP 라우팅 프로토콜 활성화 및 as번호 지정

R1(config-router)#network 172.31.0.0              // IP address table을 보고 알고있는 network 입력

R1(config-router)#network 172.31.6.0 0.0.0.3       // 라우터 끼리 연결된 네트워크는 와일드 카드 입력!



R1(config-router)#passive-interface default           // 모든 인터페이스로 나가는 네트워크 광고를 차단한다.

R1(config-router)#no passive-interface s0/0/0  //엣지 라우터로 가는 인터페이스만 광고할때, default 다음에 no를 사용



R2에도 마찬가지로~!  EIGRP 활성화

R2(config)#router eigrp 1

R2(config-router)#network 10.10.0.0

R2(config-router)#network 10.10.8.0 0.0.0.3



R2(config-router)#passive-interface default

R2(config-router)#no passive-interface s0/0/1



Edge Router에도 마찬가지~!

IPv4-Edge(config)#router eigrp 1

IPv4-Edge(config-router)#network 172.31.6.0 0.0.0.3

IPv4-Edge(config-router)#network 10.10.8.0 0.0.0.3

IPv4-Edge(config-router)#network 209.165.200.224 0.0.0.31



각 라우터가 10초마다 헬로 메세지 주고받도록 설정 !

IPv4-Edge(config)#int s0/0/0

IPv4-Edge(config-if)#ip hello-interval eigrp 1 10       // R1 과 엣지 라우터 간의 설정



R1(config)#int s0/0/0                                        //R1에서도 엣지 라우터와 연결된 인터페이스에

R1(config-if)#ip hello-interval eigrp 1 10                //헬로메시지 간격 설정



IPv4-Edge(config)#int s0/0/1                                //R2 하고도 설정 !

IPv4-Edge(config-if)#ip hello-interval eigrp 1 10



R2(config)#int s0/0/1

R2(config-if)#ip hello-interval eigrp 1 10



----- 디폴트 경로 설정 ! 및 경로 재분배 ----

IPv4-Edge(config-if)#ip route 0.0.0.0 0.0.0.0 s0/1/0     // 디폴트 경로 설정

IPv4-Edge(config-router)#redistribute static        // 고정 경로 재분배 !  기본경로 재분배 됨





IPv6 EIGRP 라우팅 설정 !

R3(config)#ipv6 unicast-routing        // ipv6에서 라우팅 활성화

R3(config)#ipv6 router eigrp 1            // eigrp 라우팅 프로토콜 선택

R3(config-rtr)#eigrp router-id 3.3.3.3   // 라우터 ID 설정

R3(config-rtr)#no shutdown    //활성화 잊으면 안됨!



IPv6 에서는 network x.x.x.x 를 통해서 각 네트워크를 광고하지않고, 직접 인터페이스에 들어가서 할당한다.

R3(config)#int s0/0/0

R3(config-if)#ipv6 eigrp 1



R3(config)#int loopback 0

R3(config-if)#ipv6 eigrp 1



R3(config)#int loopback 1

R3(config-if)#ipv6 eigrp 1



R3(config)#int loopback 2 ~ 4  // 같은 명령어 형식으로 loopback 4 까지 라우팅 활성화 !

R3(config-if)#ipv6 eigrp 1



R4에서도 마찬가지 ~!

R4(config)#ipv6 unicast-routing

R4(config)#ipv6 router eigrp 1

R4(config-rtr)#eigrp router-id 4.4.4.4

R4(config-rtr)#no shutdown



Edge Router
