PAGP / LACP





채널링 구성해서 컨피그레이션 했는데, 채널 연결이 안되거나 잘 쓰던 채널링이 풀리는경우..!?

-> LAP ㄱㄱ

멀 쓸지 헷갈리면



CHANNEL - PROTOCOL 미리 정하면 LACP정하면 PAGP모드는 적용안됨

desirable 모드 활성화 (pagp )

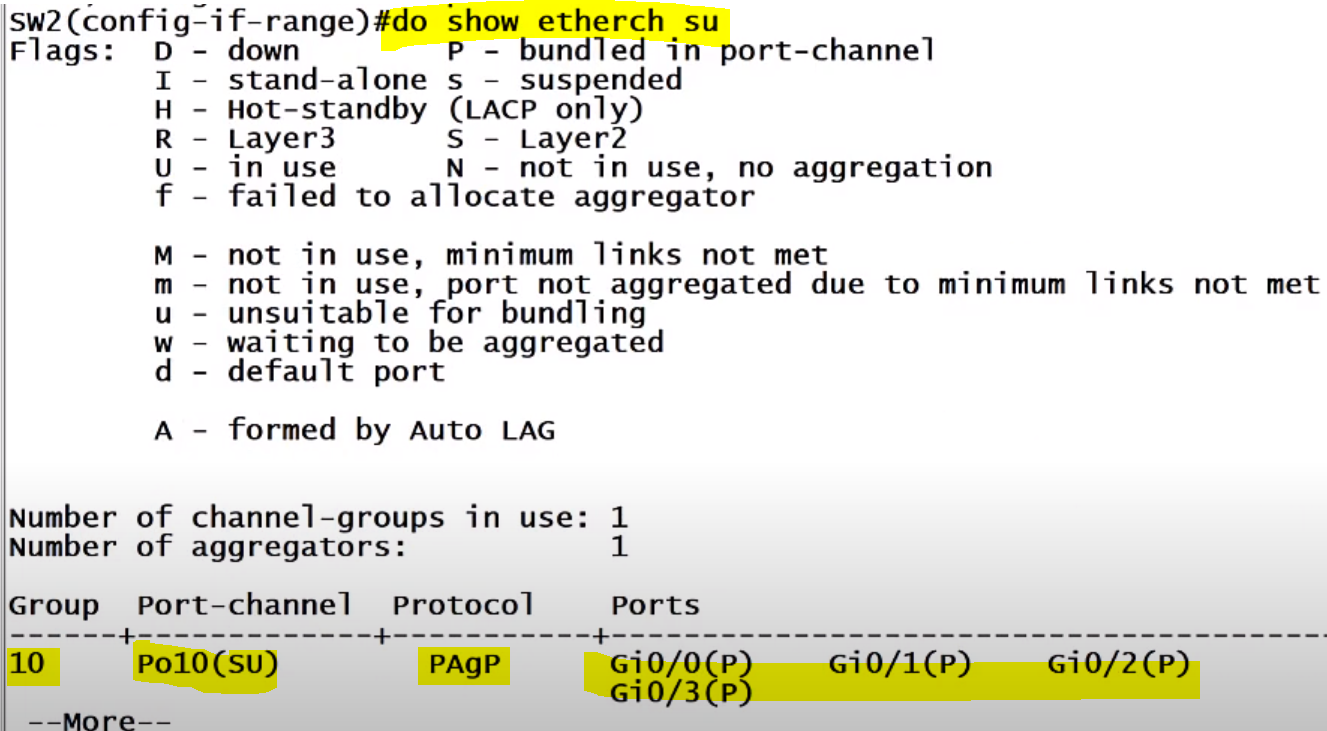

do show etherch su  (이더채널 서머리) 명령어로 이더채널 구성 상태 확인

그룹10번에 PAgP프로토콜로 기가포트 4개가 잡혀있다.



SW 1에서 no channel-group 10 으로 모드 적용한거 해제

포트채널 10 인터페이스도 삭제 !

no int po 10

g0/0만 트렁크 인캡슐레이션 dot1q 활성화

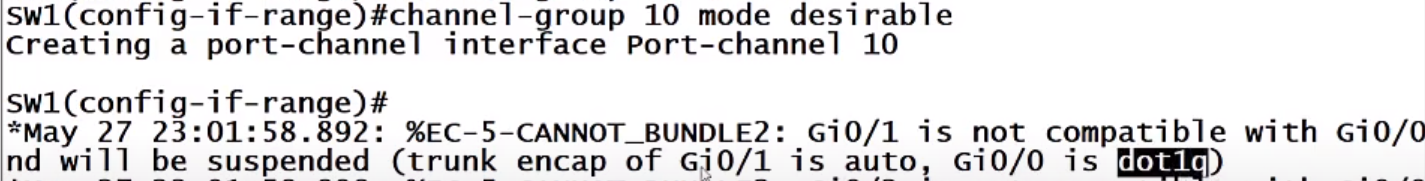

g0/0만 dot1q모드에서 g0/0~3 묶어서 채널링 시도 -> 트렁크 인캡슐 모드가 다르다고 뜸.

g0/0만 묶여있다.

다시 g0/0 모드 no sw trun encap 로 dot 해제

하지만 show run int po 10 포트채널10에 대한 정보를 보면 그대로 남아있다.. 닷 언큐... dot1Q

int range 명령어로 채널로 묶을 인터페이스들 선택

channel-group 10 mode desirable 명령어로 PAgP 모드로 포트 채널 10그룹 생성
