TCP / IP 본문
- 프로세스간 통신 개설(포트 번호 이용)
- 전송 단계에서 흐름 제어 메커니즘 제공
(슬라이딩 윈도우 프로토콜 이용)
- 전송 단계에서 오류 제어 메커니즘 제공
(응답 패킷, 시간-초과, 재전송 방식 이용)
- 연결 지향의 신뢰성 있는 프로토콜
※ 프로세스간 통신
TCP 대 IP
- IP는 컴퓨터 레벨에서의 통신의 기능을 담당
- IP는 메시지를 목적지 컴퓨터까지만 전송

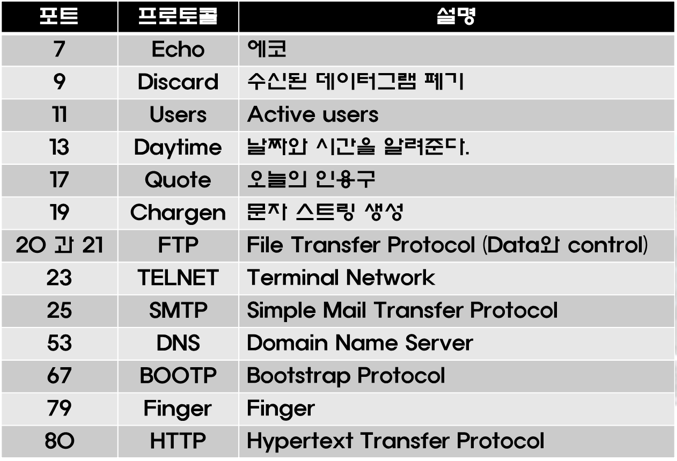

- TCP는 응용 프로그램으로 메시지를 전송하는 역할을 담당 (port 번호를 이용)
※ 클라이언트 - 서버간 통신에 필요한사항
- 로컬 호스트 - 원격 호스트 (IP주소)
- 로컬 클라이언트 프로그램 - 원격 서버 프로그램 (포트번호)
DNS는 기본적으로 UDP를 이용 / 그러나 TCP를 사용할 때도 있다.
데이터가 일정 규격을 넘었을 때 TCP 사용
※ 소켓 주소
- IP 주소와 포트 번호의 조합
- 종단간 연결 설정에 사용
- 클라이언트와 서버 소켓 주소 필요
- IP 헤더(IP 주소)와 TCP 헤더(포트 번호)에 들어있음
※ TCP
-프로세스 대 프로세스 통신
- 스트림 배달 서비스
- 연결지향 서비스
- 신뢰성 서비스

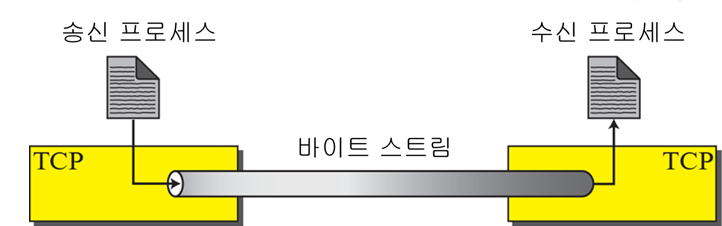

※ 스트림 배달 서비스
- TCP는 스트림 기반 프로토콜 /버퍼에 쌓으면 흐름처럼 흘러간다 (OS에서 알아서 보내준다)
- 바이트 스트림 형태로 데이터 송수신
- 두 개의 프로세스가 가상의 튜브로 연결
- 송신 프로세스는 바이트 스트림 생성(쓰기), 수신 프로세스는 바이트 스트림 소비(읽기)
- 송신 TCP
송신 응용 프로그램으로부터 문자 스트림 수신(송신 버퍼 이용)
적절한 크기인 세그먼트를 만들어 네트워크를 통하여 전송
- 수신 TCP
세그먼트를 수신(수신 버퍼 이용)
데이터를 추출하여 문자 스트림으로 수신 응용 프로그램에 전달
!! UTP케이블을 보면 4개가 수신 4개가 송신 / 네트워크 선로가 따로구성 되어있다.
세그먼트 -> 패킷 -> 프레그멘테이션(단편화) ->
- 일련의 바이트를 세그먼트라는 패킷으로 그룹화 IP계층에 전달
※ 전이중 서비스
- 동시에 양방향 전송
- 송신 데이터와 수신 데이터에 대한 확인 응답을
함께 보내는 피기백킹(piggybacking)
※ 연결-지향 서비스
- TCP는 연결지향 프로토콜
- 물리적 연결이 아닌 가상의 연결
- 요청→승인 → 데이터 교환 → 해제 순으로 진행
※ 신뢰성 서비스
- 확인응답 메커니즘 이용
데이터는 모두 라우터를 통해서 간다. (외부 네트워크와의 통신)
바이트 번호
- 모든 데이터 바이트에 번호 부여
순서번호 (시퀀스 번호 4byte)
- 세그먼트에 있는 첫 번째 바이트에 순서번호 할당
확인응답 번호 ( 애크널러지 번호 4byte)
- 자신이 수신하기를 기대하는 다음 바이트 번호
(데이터 잘 받았고, 그다음에 데이터 이 번호부터 주면 된다.)
※ 흐름제어
목적지로부터 확인응답 수신 전에 발신지가 전송할 수 있는 데이터 양을 정의
※ 슬라이딩 윈도우 프로토콜
- 호스트는 각 연결마다 하나의 윈도우 이용
- 윈도우는 다른 호스트로부터 확인응답 없이 한 호스트가 전송할 수 있는 버퍼의 범위를 나타냄
- 윈도우는 데이터가 전송되고 확인응답이 수신될 때마다 버퍼의 범위가 미끄러지듯이(sliding) 이동
- 송신 측 버퍼
송신자가 수신응답을 받지않고 보낼 수 있는 최대 크기 : 윈도우 사이즈
800정도 보내고있었는데 응답번호가 500이왔다.
그럼 500부터 다시 보낸다.
// 응답번호 : 내가 잘 받았으니 다음꺼 보내라.
송신측과 수신측의 버퍼크기 (즉, 전송 속도 차이가 날 때)
버퍼가 꽉 찾을때, 윈도우 사이즈를 줄여서 응답을 보낸다.
그럼 송신자도 줄이는 방식.
※수신 윈도우
- 수신 TCP는 얼마나 많은 바이트를 수신할 수 있는가?
- 수신 버퍼의 전체 크기가 N이고 M부분이 이미 차 있으면
- N - M개의 추가 바이트만이 수신될 수 있음
- 이 값을 수신 윈도우라고 함
Ex) N=13이고 M=6이면, 수신 윈도우의 값은 7이 됨
- 수신 윈도우
※ 송신 윈도우
- 송신 측에서 수신 윈도우보다 작거나 같은 크기를 갖는 윈도우 (송신 윈도우)를 만들어 흐름제어를 할 수 있음
- 송신 윈도우는 전송되었지만 확인응답되지 않은 바이트와 전송될 수 있는 바이트를 포함
- 수신 측으로부터 새로운 소식이 올 때까지는 전송되지 못함
- 송신 버퍼와 송신 윈도우
※ 송신 윈도우를 닫음
- 수신 버퍼가 모두 다 차게되면 수신 윈도우의 크기는 0이 됨
- 송신측에 전달되면 송신측은 윈도우를 닫음
- 송신측은 수신측에서 0이 아닌 윈도우 값을 알려주기 전까지는 더 이상의 바이트를 전송할 수 없음
※ 발신지 포트 번호(source port address)
- 전송 호스트 응용 프로그램의 포트 번호
※ 목적지 포트 번호(destination port address)
- 수신 호스트 응용 프로그램의 포트 번호
※ 순서번호(Sequence Number) (4 byte)
- TCP 데이터 전송 순서를 나타냄
ISN(Initial Sequence Number) : 초기 순서 번호
난수 발생기를 이용하여 ISN을 만들어 사용
※ 확인응답 번호(Acknowledgement Number) (4 byte)
- 다음에 받아야 하는 순서번호를 나타냄
송신자가 보낸 순서번호 x를 성공적으로 수신
수신자는 송신자에게 확인번호 x+1로 송신
제어 6비트 중 ACK비트가 설정되어 있을 때 유효
<헤더 길이(Header Length) (4 bit)
ÜTCP 헤더의 길이를 4 byte 워드 개수로 정의
헤더길이 : 20 ~ 60 byte(필드 값은 5 ~ 15)
※ 어리석은 윈도우 신드롬
- 전송/수신 응용 프로그램이 데이터를 천천히 생성하거나 천천히 처리할 때 발생
- 예 : 1 바이트 데이터 + 20 바이트 TCP 헤더 + 20 바이트 IP 헤더
※ 송신 측에서 발생하는 신드롬
- 가능한 한 바이트 데이터를 전송하지 못하게 함
- 데이터를 취합하여 큰 블록 데이터로 만들어 전송 // 윈도우 1을 받더라도 바로 보내지말고.. 어느정도기다렸다가 ㄱ
- Nagle 알고리즘 적용
송신 TCP에서 실행하는 알고리즘
/* 수신자의 컴퓨터가 느릴 경우, 하나를 처리하면윈도우가 1이된다.
수신쪽의 버퍼가 꽉 찼다 . -> 윈도우 0을보낸다.
송신측은 0이 아닌 값이 올때까지 기다린다.
윈도우 1을 보낸다.. 그럼 송신측에는
tcp헤더20 + 데이터1 + IP헤더20 = 총 41 바이트 패킷이 온다. 그중에서 1만뽑아서 ..
네트워크의 효율이 떨어진다.. 오버헤드값만 엄청 보내고 실제로 데이터는 얼마 안된다.. */
※ Nagle 알고리즘
1.송신 TCP는 응용 프로그램으로부터 수신한 첫 데이터를 세그먼트로 만들어 전송한다.
2.첫 번째 세그먼트를 전송한 후 송신 TCP는 수신 TCP로부터 확인 응답을 수신하거나 최대 크기의 세그먼트를 구성할 정도로 데이터가 출력버퍼에 저장되면 세그먼트를 전송한다.
3.2번째 단계를 계속 반복한다.
※ 수신 측에서 발생하는 신드롬
- 어리석은 윈도우 신드롬이 발생하는 상황에서 한 바이트 수신 처리 후에 윈도우 크기를 통보하게 되는 경우
※ Clark 해결 방법
- 충분한 공간이 생기거나 적어도 버퍼가 반 이상 비어있을 때까지 윈도우 크기를 0 으로 통일
※ 확인응답 지연
- 수신 버퍼가 충분한 공간이 생길 때까지 확인응답 보류
※ 오류 발견과 정정
- 오류 발견 도구 : 검사합, 확인응답, 시간-초과
- 세그먼트의 검사합 필드 이용 훼손 여부 확인
- 수신을 송신측에 알려주는 확인응답 이용
- 시간-초과 전까지 확인응답 되지 않으면 훼손 또는 손실 간주
- 오류 정정 : 시간-초과 카운터 이용 - 재전송
※ TCP 타이머
단일 스레드 / 단일 프로세서
하나가 끝날때 까지 기다린다.
멀티 프로세서 / 다중 스레드
채팅 프로그램 짤 때.. 등등 하나의 프로그램당 하나의 프로세서가 맡아서 처리
재전송 타이머
- 손실 또는 손상되어 버려지는 세그먼트를 처리
- 재전송 시간은 한 세그먼트를 전송하고 확인응답을 기다리는 시간으로 정의
- TCP는 세그먼트를 전송 후, 해당 세그먼트를 위한 재전송 타이머를 구동
- 다음과 같은 두 가지 상황이 일어날 수 있음
1. 타이머가 끝나기 전에 특정한 세그먼트에 대한 확인응답이 수신되면, 그 타이머는 소멸
2. 만일 응답이 수신되기 전에 타이머가 종료되면 해당 세그먼트는 재전송되고 타이머는 초기화
재전송 시간의 계산
- 모든 연결에 일률적으로 적용할 수 없음
- 재전송 시간-초과는 왕복(round-trip) 시간을 기반 동적으로 계산
- 재전송 시간 = 2 * RTT(Round-Trip Time)
RTT 계산
- 두 가지 방법
1. 타임스탬프 옵션을 사용
2. TCP가 세그먼트를 전송하고, 타이머를 구동하여 확인응답을 기다리는 방법
- RTT 계산 공식
𝑅𝑇𝑇=𝑎 ∗ 이전 𝑅𝑇𝑇 + (1 −a) ∗ 현재 𝑅𝑇𝑇
Karn 알고리즘
- 전송된 세그먼트에 대해 확인 응답되지 않아 재전송된 경우
- 이전 세그먼트에 대한 확인응답인지 재전송에 대한 확인응답인지 여부 판단이 애매하다
- RTT 값은 재전송 없이 확인응답 수신 전까지 변동이 없음
영속 타이머(persistence timer)
- 윈도우 크기가 0 인 경우를 처리하기 위한 타이머
- 수신 TCP가 윈도우 크기 0 을 통보했는데, 송신 TCP가 이에 대한 확인응답을 보냈지만 수신 TCP가 이를 수신하지 못함
- 양쪽 TCP가 서로 기다리는 교착상태(deadlock) 해결
// 교착 상태를 해결하기 위해 타이머를 하나 더 만든 것
킵얼라이브 (Keepalive) 타이머
- 두 TCP 간에 설정된 연결이 오랫동안 휴지(idle) 상태에 있는 것을 방지하기 위한 타이머
- 시간-종료 : 2 시간
- 2 시간이 지나도록 세그먼트를 수신하지 못하면 75초 간격으로 10 개의 프루브(probe) 전송
- 응답이 없으면 다운으로 간주하고 연결 종료
휴지(idel)상태 : 서로 데이터를 주고 받지 못하는 상태
시간-대기 타이머 (Time-waited timer)
- 연결 종료 동안에 사용
※ 순서번호(Sequence Number) (4 byte)
- TCP 데이터 전송 순서를 나타냄
- ISN(Initial Sequence Number) : 초기 순서 번호
- 난수 발생기를 이용하여 ISN을 만들어 사용
※ 확인응답 번호(Acknowledgement Number) (4 byte)
- 다음에 받아야 하는 순서번호를 나타냄
- 송신자가 보낸 순서번호 x를 성공적으로 수신
- 수신자는 송신자에게 확인번호 x+1로 송신
제어 6비트 중 ACK비트가 설정되어 있을 때 유효
※ 헤더 길이(Header Length) (4 bit)
- TCP 헤더의 길이를 4 byte 워드 개수로 정의
- 헤더길이 : 20 ~ 60 byte(필드 값은 5 ~ 15)
※ 예약(Reserved) (6 bit)
- 사용되지 않는 필드, 모두 0으로 표기
※ 제어(Control) (6 bit)
- URG - 긴급 플래그
:긴급 포인터(Urgent Pointer) 필드가 유효하며 이를 사용해야 함을 표시
- ACK - 응답확인(Acknowledgement) 플래그
: 응답확인 필드가 유효하며 세그먼트 응답확인을 운반하고 있음을 알림
- PSH – Push 플래그
: 송신 시스템은 데이터를 즉시 전송하고 버퍼를 비움
- RST – Reset 플래그
: RST비트가 설정된 세그먼트를 수신하면 수신측 호스트는 연결을 절단함
- SYN – 동기화(Synchronize) 플래그
: 커넥션을 확립하는 동안에만 설정
: 순서번호 필드에 있는 번호가 유효하여 ISN으로 취급되어야 함을 알림
- FIN – 종료(Final) 플래그
: 송신측 호스트에 데이터가 없으며 커넥션을 종료함을 알림
연결설정과 관련 없는 패킷은? -> syn나 ack가 체킹 안되어있는 것 골라 낼 수 있어야한다.
